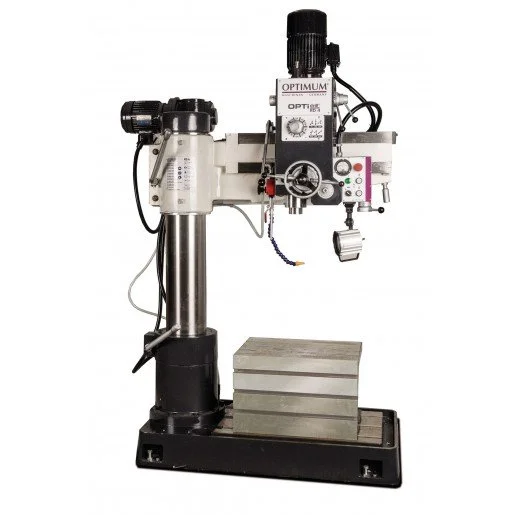

Optimum 713049040 RD4 OptiDrill Machine De Forage Radial

Perceuse radiale Optimum RD4, OptiDrill

• Perceuse radiale solide à finition précise, avec course horizontale de 530 mm, serrage manuel de tous les axes
• Moteur électrique de freinage
• Serrage optimisé de haute qualité des arbres
• Engrenages en acier au chrome-nickel
• Fonte lourde et solide de qualité
• Colonne en acier à parois épaisses pour un fonctionnement silencieux et une grande stabilité
• Convient pour :
• Utilisation variable dans la construction de prototypes ainsi que dans un environnement de production
• Large éventail d’applications : perçage, alésage, filetage et alésage.
• Puissant moteur industriel
• Déchargement large grâce à la tête de machine réglable horizontalement
• Panneau de commande clair
• Rotation et déplacement en douceur des essieux
• Construction robuste du bras
• Réglage en hauteur du bras par un moteur puissant et une broche principale
• Dans le mécanisme d’engrenage à huile de la tête de forage
• Les guides de bras sont trempés et rectifiés avec précision
• Engrenages en acier au chrome-nickel, trempés et rectifiés avec précision, pour un fonctionnement silencieux et sans à-coups.
• Le mandrin et la colonne peuvent être serrés ensemble ou séparément et desserrés.
• Rotation dans le sens des aiguilles d’une montre et dans le sens inverse
• Système de refroidissement avec réservoir dans la base de la machine
• Table de perçage solide, précise et de grande dimension avec des rainures en T parallèles.
• Éclairage des machines par LED
• Butée de profondeur réglable avec échelle millimétrique
• Démarrage, arrêt et arrêt d’urgence séparés
• Protection contre les surcharges
• Tension à vide
• Eléments de commande 24V DC
• Blindage avec microcontact selon la norme CE
• Moteur électrique de freinage
• Interrupteur principal

Caractéristiques techniques

• N° d’origine RD4
• Tension V 3×400
• Capacité combinée kW 3
• Entraînement de la broche rkW 1.5
• Puissance du bras moteur de l’ascenseur kW 0,75
• Pompe de refroidissement du moteur W 90
• Capacité de perçage en utilisation continue S235JR mm 28
• Déplacement de la broche mm 220
• Montage de la broche MK4
• Nombre d’alimentations de la perceuse 3
• Avance du foret mm/tour 0,05 – 0,15
• Angle de pivotement du bras +/-180°.
• Déplacement horizontal de la tête de forage 530
• Déplacement vertical du bras 580
• Vitesses moins -173-1,247
• Nombre de vitesses 6
• Dimensions de la base de la machine Lxl mm 1.260×700
• Surface de travail base machine mm 828×522
• Rainures en T taille/nombre/distance mm 19/3/100
• Distance broche-pieds mm 260-1.060
• Distance broche – colonne mm 220-750
• Distance broche – table de serrage mm 0-675
• Table de serrage du plan de travail mm 600×445
• Diamètre de la colonne mm 210
• Poids kg 1,120.00
• Dimensions (L x l x H) mm 1.260x700x2.180

Livrasion standard

• Table de perçage
• Éclairage des machines par LED
• Touches de commande
• Manuel en néerlandais, inscriptions, marquage CE et certificat CE conformément à la directive Machines 2006/42/CE, à la directive Basse tension 2014/35/UE et à la directive CEM 2014/30/UE.
• Conseil : n’oubliez pas de commander votre tête de forage. Installation, mise en service et formation par des techniciens qualifiés sur demande
